- 商品名稱：光伏發電直流專用電纜GF-WDZ-EE GF-WDZ-EE23 GF-WDZEESR雙芯可分離型光伏電纜
- 添加時間：2021-12-07 22:39:04
- 推薦度：
1、產品說明
太陽能光伏發電系統直流專用電纜，是應對光伏發電站的特殊環境條件，是為電子流的能量傳送提高其供電質量，提供鏈路而設計的專用電纜。
2、使用范圍
本產品系列適用于光伏電站直流側匯后的能量輸送。適合沙漠高溫、高寒地區使用，有適合灘涂草原、潮濕及鹽霧地區用，有適合強紫外線照射和臭氧的腐蝕型電纜。
3、產品特性
電纜的zui高工作溫度為125℃；電纜的環境溫度為-40℃～90℃；電纜的適用電壓AC0.6/1KV，DC 1.8KV（空載）；電纜具有符合環保性能要求；電纜具有防霧和防潮功能；電纜具有熱阻小、散熱性能好；電纜具有強抗紫外線和臭氧侵蝕功能；鎧裝系列電纜具有良好的屏蔽特性，可有效隔離各種電磁干擾和雷電干擾。

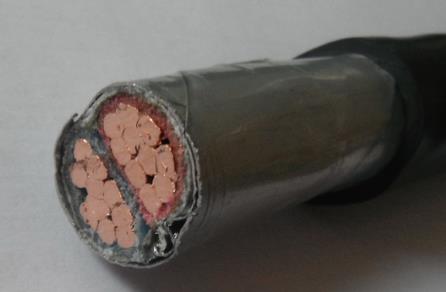

光伏發電系統直流專用雙芯無填料電纜
絕緣、護套材料機械性能
老化前絕緣抗拉強度≥6.5N/mm2，斷裂伸長率≥125%，護套抗拉強度≥8.0N/mm2，斷裂伸長率≥125%。
20N/cm2負重下，樣品經(200±3)℃、15min的熱延伸試驗后，絕緣及護套伸長率的中間值應不大于100%，試件從烘箱內取出冷卻后標記線間距離的增加量的中間值對試件放入烘箱前該距離的百分比應不大于25%。
1.產品說明太陽能光伏發電系統直流專用電纜，是應對光伏發電站的特殊環境條件，是為電子流的能量傳送提高其供電質量，提供鏈路而設計的專用電纜。 2.使用范圍本產品系列適用于光伏發電站直流側匯流后的能量輸送。適合沙漠高溫、高寒地區、灘涂草原、潮濕及鹽霧地區使用，還有抵御強紫外線照射和臭氧侵蝕的功能。 3.產品特性zui高工作溫度：125℃環境溫度：-40℃~90℃適用電壓：DC 1.8kV（空載）符合環保性能要求防霧、防潮熱阻小，散熱性能好具有強抗紫外線和臭氧侵蝕性能鎧裝系列電纜具有良好的屏蔽特性可有效隔離各種電磁干擾和雷電干擾 4.產品型號表1電纜的型號
| 型號 | 名 稱 |
| GF-WDZ-EE | 光伏系統用輻照交聯聚烯烴絕緣及護套無鹵低煙阻燃直流電纜 |
| GF-WDZ-EE23 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃直流電纜 |
表2電纜規格
| 型號 | 規格（㎜2） | 導體電阻(20℃Ω/㎞，≤) | 載流量（40℃ A） | 電纜尺寸（㎜） | |
| EE | EE23 | ||||
| GF-WDZ-EE GF-WDZ-EE23 | 2*25 | 0.727 | 130 | 14.8 | 16.8 |
| 2*35 | 0.524 | 160 | 18.6 | 20.6 | |
| 2*50 | 0.387 | 195 | 20.0 | 22.0 | |
| 2*70 | 0.268 | 245 | 21.4 | 23.4 | |
| 2*95 | 0.193 | 305 | 23.4 | 25.4 |
產品參數：
型號
|
規格 （㎜2） | 線芯結構
| 導體直徑(㎜)
| 外徑(㎜) | 導體電阻 Ω/㎞，≤
| 載流量（60℃ A）電纜表面相互貼鄰 |
根數/線徑（㎜） | A*B | |||||
GF-WDZEESR | 2*1.5 | 30/0.25 | 1.60 | 4.6*9.70 | 13.70 | 24 |
2*2.5 | 49/0.25 | 2.10 | 5.2*11.00 | 8.21 | 33 | |
2*4.0 | 56/0.30 | 2.65 | 6.2*13.20 | 5.09 | 44 | |
2*6.0 | 84/0.30 | 3.30 | 7.1*15.20 | 3.39 | 57 |
電纜特性：
Characteristics:
額定電壓 Rated Voltage | AC 0.6/1kV；DC 1.8kV |
應用溫度 Ambient Temperature | -40~90℃ |
導體溫度 Max. Temperature at Conductor | 120℃ |
20℃導體電阻 Max. Conductor Resistance at 20℃ | 13.7Ω/km |
允許的短路溫度（5s） The permitted short-circuit-temperature(5s) | 200℃ |
耐候/UV試驗 Weathering/UV resistance | 通過 PASS |
燃燒測試 Flame Test | IEC 60332-1垂直燃燒 |
電流 Rated Current | 30A |
無氧鍍錫銅導體保證了其導電效果，經高能電子加速器輻射交聯后的高性能絕緣材料和護套材料起著絕對可靠的絕緣性能和機械性能。該產品為綠色產品,有無鹵低煙、低鹵低煙特性，一旦發生火災事故,火焰蔓延速度慢，煙霧濃度低，可見度高，有害氣體釋放量小，便于人員撤離，并有更多的時間處理火災。
此產品專為光伏工程安裝設計（雙芯八字形可分離光伏電纜），適用標準CEEIA B218-2012。其特點是每組線上有極性標識，可配用MC3，MC4型連接器。對于安裝敷設時分
