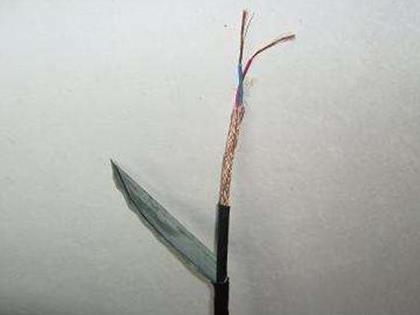

- 商品名稱：DJFVP耐高溫-耐油-防腐蝕計算機銅絲編制屏蔽電纜
- 添加時間：2021-12-08 23:20:35
- 推薦度：
DJFVP耐高溫-耐油-防腐蝕計算機銅絲編制屏蔽電纜技術標準
執行標準:成品電纜的阻燃性能符合GB12666-90的規定。
用途:適用石油、化工、發電、冶金等工礦企業、在耐高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
額定電壓:U0/U:450/750V及以下.
zui低環境溫度：固定敷設-60℃，非固定敷設-20℃；
zui小彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；
鎧裝電纜應不小于電纜外徑的12倍。使用特性：
工作溫度：F46氟塑料絕緣不超過200℃；
多股軟芯結構在型號號后加R；
產品名稱
電子計算機（包括DCS系統）用多對屏蔽電纜執行標準
執行標準
Q/12JH4069.3—2002
適用范圍
本產品適用于抗干擾性能要求較高的電纜，也可以適用于發電、化工、石油、冶金等工礦企業集散系統、電子計算機系統、監控回路、自動化系統的信號傳輸及檢測儀器、儀表連接用多對屏蔽電纜。
阻燃電纜主要用于有防火要求較高的場合，該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性，避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大損失。
低煙低鹵阻燃電纜除保持阻燃電纜的一般特性和電氣性能外，還具有無鹵酸氣體釋出、發煙量少，產生腐蝕性氣體較少，阻燃性能好的特點。
氟塑料護套和硅橡膠護套電纜具有耐高溫、耐酸堿、耐油和耐老化等特性。
本安型電子計算機電纜還具有防爆特性，適用于化學和石油化學具有爆炸氣體和粉塵環境下的測控系統與本安電路。
使用特性
額定電壓：U0/U為300/500V
電纜的長期允許工作溫度不超過70℃；
阻燃型不超過105℃；
低煙低鹵阻燃型、低煙無鹵阻燃型工作溫度不超過90℃；
氟塑料工作溫度不超過200℃；
硅橡膠工作溫度不超過180℃
電纜的敷設溫度應不低于：
聚氯乙烯護套 固定敷設-40℃；非固定敷設-15℃。
氟塑料和硅橡膠 固定敷設-60℃；非固定敷設-20℃。
推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
帶鎧裝層的電纜，應不小于電纜的12倍。
型號及名稱:
序號 | 型號 | 名稱 |
1 | DJFFP | F46氟塑料絕緣和護套銅絲編織總屏蔽耐高溫防腐計算機電纜 |
2 | DJFFP22 | F46氟塑料絕緣和護套鋼帶鎧裝銅絲編織總屏蔽耐高溫防腐計算機電纜 |
3 | DJFFP32 | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織總屏蔽耐高溫防腐計算機電纜 |
4 | DJFFRP | F46氟塑料絕緣和護套軟芯銅絲編織總屏蔽耐高溫防腐計算機電纜 |
5 | DJFFRP22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽耐高溫防腐計算機電纜 |
6 | DJFFRP32 | F46氟塑料絕緣和護套細鋼絲鎧裝軟芯耐高溫銅絲編織總屏蔽防腐計算機電纜 |
7 | DJFPFP | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
8 | DJFPFP22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
9 | DJFPFRP | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽軟芯耐高溫防腐計算機電纜 |
10 | DJFPFRP22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽軟芯耐高溫防腐計算機電纜 |
11 | DJFPF | F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽耐高溫防腐計算機電纜 |
12 | DJFPF22 | F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽耐高溫防腐計算機電纜 |
13 | DJFVP | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽耐高溫防腐計算機電纜 |
14 | DJFVP22 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽鎧裝耐高溫防腐計算機電纜 |
15 | DJFVP32 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
16 | DJFPVP | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
17 | DJFPVP22 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鎧裝耐高溫防腐計算機電纜 |
18 | DJFPVP32 | 氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
19 | DJFPV | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽耐高溫防腐計算機電纜 |
20 | DJFPV22 | F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽鎧裝耐高溫防腐計算機電纜 |
21 | DJFPV32 | 氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
DJFVP耐高溫-耐油-防腐蝕計算機銅絲編制屏蔽電纜技術標準
DJFPF-1 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽計算機用電纜 |
DJFPF-2 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽和總屏蔽計算機用電纜 |
DJFPF-3 | 銅芯氟塑料絕緣及護套銅絲編織總屏蔽計算機用電纜 |
DJFP2F-1 | 銅芯氟塑料絕緣及護套銅帶分屏蔽計算機用電纜 |
DJFP2F-2 | 銅芯氟塑料絕緣及護套銅帶分屏蔽和總屏蔽計算機用電纜 |
DJFP2F-3 | 銅芯氟塑料絕緣及護套銅帶總屏蔽計算機用電纜 |
DJFP3F-1 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽計算機用電纜 |
DJFP3F-2 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜 |
DJFP3F-3 | 銅芯氟塑料絕緣及護套鋁塑復合帶總屏蔽計算機用電纜 |
DJFPF22-1 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜 |
DJFPF22-2 | 銅芯氟塑料絕緣及護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFPF22-3 | 銅芯氟塑料絕緣及護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2F22-1 | 銅芯氟塑料絕緣及護套銅帶分屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2F22-2 | 銅芯氟塑料絕緣及護套銅帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2F22-3 | 銅芯氟塑料絕緣及護套銅帶總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3F22-1 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3F22-2 | 銅芯氟塑料絕緣及護套鋁塑復合帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3F22-3 | 銅芯氟塑料絕緣及護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜 |
DJFPV-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽計算機用電纜 |
DJFPV-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽計算機用電纜 |
DJFPV-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽計算機用電纜 |
DJFP2V-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽計算機用電纜 |
DJFP2V-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽和總屏蔽計算機用電纜 |
DJFP2V-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶總屏蔽計算機用電纜 |
DJFP3V-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽計算機用電纜 |
DJFP3V-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜 |
DJFP3V-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶總屏蔽計算機用電纜 |
DJFPV22-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜 |
DJFPV22-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFPV22-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2V22-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2V22-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2V22-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3V22-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3V22-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3V22-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜 |
DJFPG-1 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏蔽計算機用電纜 |
DJFPG-2 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏蔽和總屏蔽計算機用電纜 |
DJFPG-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽計算機用電纜 |
DJFP2G-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽計算機用電纜 |
DJFP2G-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽和總屏蔽計算機用電纜 |
DJFP2G-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶總屏蔽計算機用電纜 |
DJFP3G-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽計算機用電纜 |
DJFP3G-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽計算機用電纜 |
DJFP3G-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶總屏蔽計算機用電纜 |
DJFPG22-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝計算機用電纜 |
DJFPG22-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFPG22-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2G22-1 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2G22-2 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP2G22-3 | 銅芯氟塑料絕緣聚氯乙烯護套銅帶總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3V22-1 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3G22-2 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶分屏蔽和總屏蔽鋼帶鎧裝計算機用電纜 |
DJFP3G22-3 | 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶總屏蔽鋼帶鎧裝計算機用電纜 |
注：1.型號為DJYPV-1也可以寫作DJYPV，DJYPV-2也可寫作DJYPVP，DJYPV-3也可以寫作DJYVP以此類推；
