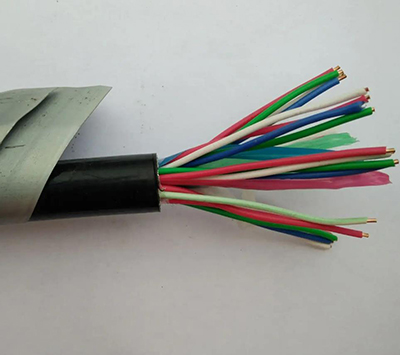

- 商品名稱：ZS-YJA防水電纜
- 添加時間：2022-05-19 14:49:06
- 推薦度：
ZS-YJA防水電纜成品電纜的電氣性能符合GB/T 12706-2002標準要求。
詳細介紹
ZS-YJA防水電纜
一、適用范圍
本產品適用于交流額定電壓35kV及以下阻水電力電纜適用于港口、水電站、船閘、隧道、化工、冶金、水庫、水廠、園林燈飾等供電防水工程可靠性要求高的重要設施及基地，特別是高降雨地帶和地勢低洼潮濕地區的電力傳輸。
二、使用特性
1、敷設時的環境溫度不得低于0℃，電纜的落差不受限制。
2、電纜安裝時允許彎曲半徑：單芯電纜為20D，多芯電纜為15D。D為成品電纜外徑。
3、電纜導體的長期允許工作溫度為90℃，線芯短路是導體高溫度（長持續5s）不超過250℃。
三、電纜的型號及規格
1、電纜的型號、名稱如表1。
表1 電纜的型號名稱
型 號 | 名 稱 | |
銅 芯 | 鋁 芯 | |
ZS-YJA | ZS-YJLA | 交聯聚乙烯絕緣鋁塑綜合護套阻水電力電纜 |
ZS-YJY | ZS-YJLY | 交聯聚乙烯絕緣聚乙烯護套阻水電力電纜 |
ZS-YJA23 | ZS-YJLA23 | 交聯聚乙烯絕緣鋼帶鎧裝鋁塑綜合護套阻水電力電纜 |
ZS-YJY23 | ZS-YJLY23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套阻水電力電纜 |
ZS-YJA33 | ZS-YJLA33 | 交聯聚乙烯絕緣鋼絲鎧裝鋁塑綜合護套阻水電力電纜 |
ZS-YJY33 | ZS-YJLY33 | 交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套阻水電力電纜 |
ZZS-YJA | ZZS-YJLA | 交聯聚乙烯絕緣鋁塑綜合護套縱向阻水電力電纜 |
ZZS-YJY | ZZS-YJLY | 交聯聚乙烯絕緣聚乙烯護套縱向阻水電力電纜 |
ZZS-YJA23 | ZZS-YJLA23 | 交聯聚乙烯絕緣鋼帶鎧裝鋁塑綜合護套縱向阻水電力電纜 |
ZZS-YJY23 | ZZS-YJLY23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套縱向阻水電力電纜 |
ZZS-YJA33 | ZZS-YJLA33 | 交聯聚乙烯絕緣鋼絲鎧裝鋁塑綜合護套縱向阻水電力電纜 |
ZZS-YJY33 | ZZS-YJLY33 | 交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套縱向阻水電力電纜 |
2、電纜的規格如表2和表3。
表2 電纜的規格
型 號 | 芯數 | 額 定 電 壓kV | ||||
銅 芯 | 鋁 芯 | 0.6/1 | 1.8/3 | 3.6/6～12/20 | 18/30～26/35 | |
標 稱 截 面mm2 | ||||||
ZS-YJA | ZS-YJLA | 11） | 1.5～630 | 10～630 | 35～630 | 50～630 |
3 | 1.5～400 | 10～400 | 35～400 | 50～400 | ||
注：1）單芯電纜鎧裝應采用非磁性材料或減少磁損耗結構。 | ||||||
表3 電纜的規格
型 號 | 額定 | 芯 數 | ||||||
銅 芯 | 鋁 芯 | 2 | 4 | 3+1 | 3+2 | 4+1 | 5 | |
標 稱 截 面mm2 | ||||||||
ZS-YJA | ZS-YJLA | 0.6/1 | 1.5～300 | 1.5～300 | 2.5～300 | 2.5～300 | 2.5～300 | 2.5～300 |
四、技術要求
1、不等芯電纜分3+1、3+2、4+1三種。不等截面的第四和第五芯截面應符合表4的規定。
表4不等截面電纜的第四芯第五芯的截面 單位：mm2
主線芯 | 2.5 | 4.0 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
第四、 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 |
2、絕緣標稱厚度應符合表5的規定。
表5 交聯聚乙烯（XLPE）絕緣標稱厚度
導體標稱截面mm2 | 額定電壓U0/U（kV）下的絕緣標稱厚度/mm | ||||||||
0.6/1 | 1.8/3 | 3.6/6 | 6/6 | 8.7/10 | 12/20 | 18/30 | 21/35 | 26/35 | |
1.5，2.5，4，6 | 0.7 | - | - | - | - | - | - | - | - |
3、試驗方法
電纜的試驗項目和試驗方法除鋁塑綜合護套符合YD/T 322-1996中第3.7條的有關規定外，其它應符合GB/T 12706-2002的有關規定。其中電纜的阻水性能應符合GB/T 12706.2-2002的有關規定
4、電氣性能：成品電纜的電氣性能符合GB/T 12706-2002標準要求。
五、電纜交貨規定
1、成品電纜應成盤交貨，允許重量不超過80kg的短段電纜成圈包裝。
2、根據雙方協議，允許任何長度的電纜交貨。
