內襯層的直徑計算：
(DB ) = Df + 2 tB (4 - 5)
式中：纜芯的假設直徑 Df 為 40mm 及以下，tB = 0 .4mm；
纜芯的假設直徑 Df 大于 40mm，tB = 0 . 6mm。
tB 的假設直徑應用于：

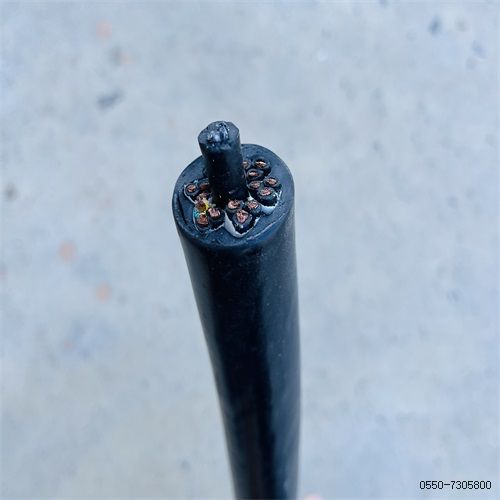

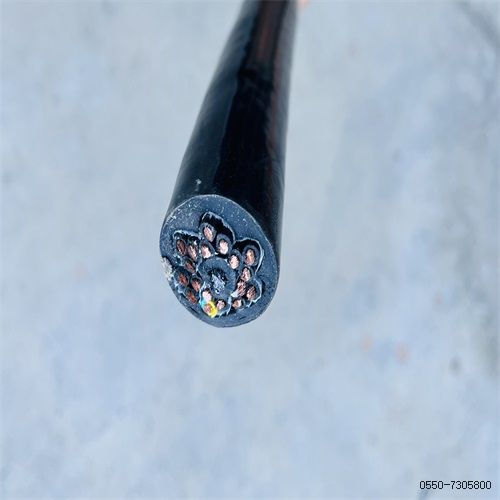

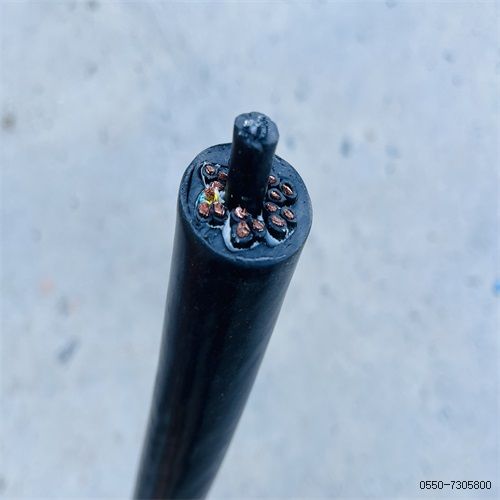

(1)多芯電纜
———無論有無內襯層；
———無論內襯層為擠包還是繞包。
當有一個符合規定的隔離套代替或附加在內襯層上時，應按公式計 算。
(2)單芯電纜
———無論有擠包還是繞包的內襯層。
5. 同心導體和金屬屏蔽
由于同心導體和金屬屏蔽使直徑增加的數值由表 4 - 4 給出。 表 4 - 4 同心導體和金屬屏蔽使直徑的增加值
同心導體或金屬屏蔽的 標稱截面/mm2 |
| 同心導體或金屬屏蔽 的標稱截面/mm2 | 直徑的增加值/ mm | |
1 . 5 | 0 . 5 | === | 50 | 1 . 7 |
2 . 5 | 0 . 5 | === | 70 | 2 . 0 |
4 | 0 . 5 | === | 95 | 2 . 4 |
6 | 0 . 6 | === | 120 | 2 . 7 |
10 | 0 . 8 | === | 150 | 3 . 0 |
16 | 1 . 1 | === | 185 | 4 . 0 |
25 | 1 . 2 | === | 240 | 5 . 0 |
35 | 1 . 4 | === | 300 | 6 . 0 |
如果同心導體或金屬屏蔽的標稱截面介于上表所列數據的兩數之 間，那么取這兩個標稱值中較大數值所對應的直徑增加值。
如果有金屬屏蔽層，上表中規定的屏蔽層截面積應按下列公式計算：
(1)金屬帶屏蔽
截面積 = nt × tt × w1 (mm2 ) (4 - 6)
式中：nt ———金屬帶根數；
t1 —單根金屬帶的標稱厚度；
w1 —單根金屬帶的標稱寬度；
當屏蔽總厚度小于 0 . 15mm 時，直徑增加值為零：
—一層金屬帶重疊繞包屏蔽或兩層金屬帶搭蓋繞包屏蔽，屏蔽總 厚度為金屬帶的兩倍；
—金屬帶縱包屏蔽：
如果搭蓋率小于 30%，屏蔽總厚度為金屬帶厚度的厚度；
如果搭蓋率達到或超過 30%，屏蔽總厚度為金屬帶厚度的兩倍。
(2)金屬絲屏蔽(包括一反向扎線，若有)
截面積 =
T＋ nh × th × wh (mm2 ) (4 - 7)
式中：nw —金屬絲根數；
dw —單根金屬絲直徑，mm；
nh —反向扎帶根數；
th —厚度大于 0 . 3mm 的反向扎帶的厚度，mm； wh —反向扎帶的寬度，mm。
6 . 鉛套
鉛套的假設直徑(Dpb)應按下式計算：
Dpb = Dg＋2 tpb
式中：Dg —鉛套下的假設直徑，mm
tpb—按第 11 章的計算厚度，mm。
7 . 隔離套
隔離套的假設直徑( Ds )應按下式計算：
Ds = Du＋2 ts
式中：Du —隔離套下的假設直徑，mm；
ts —按 12 . 3 . 3 的計算厚度，mm。
8 . 包帶墊層
包帶墊層的假設直徑 D1b應按下式計算：
D1b = Du1b＋2 t1b
式中：Du1b—包帶前假設直徑 mm；
t1b—包帶墊層厚度，按規定即為 1 . 5mm。
9 . 金屬帶鎧裝電纜的附加墊層(加在內襯層外)
表 4 - 5 因附加墊層引起的直徑增加量
附加墊層下的假設直徑 /mm | 因附加墊層引起的直徑增加 /mm |
≤29 5 29 | 1 . 0 1 . 6 |
10. 鎧裝
鎧裝外的假設直徑(DX )應按下式計算：
扁或圓金屬絲鎧裝
DX = DA ＋2 tA ＋2 tw (4 - 11)
式中：DA ———鎧裝前直徑，mm；
tA ———鎧裝金屬絲的直徑或厚度，mm；
tw ——— 如果有反向螺旋扎帶時厚度大于 0 . 3mm 的反向螺旋扎帶時 厚度，mm。
雙金屬帶鎧裝
DX = DA ＋4 tA (4 - 12)
式中：DA ———鎧裝前直徑，mm；
tA ———鎧裝帶厚度，mm。
