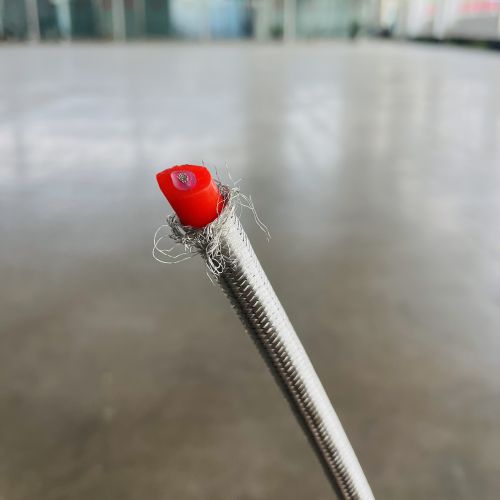

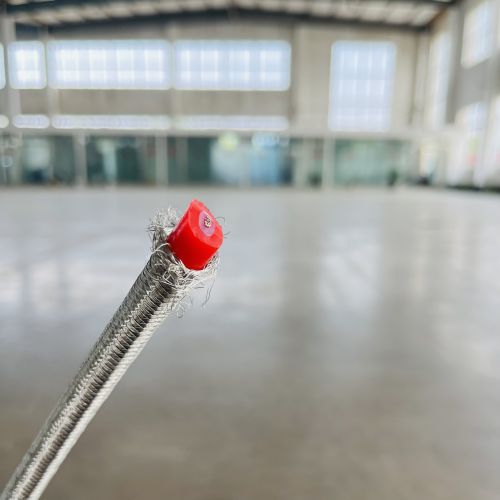

- 商品名稱：GZVFXV公路車輛用高壓點火電線
- 添加時間：2023-06-30 09:05:53
- 推薦度：
按用途分
3. 1. 2 按材料特征分
銅導電線芯 ……………………………………………………… 省略
鋼導電線芯 …………………………………………………………… G
阻尼導電線芯 ………………………………………………………… Z
絕緣聚氯乙烯 ………………………………………………………… V
絕緣聚氯乙烯一丁腈復合物 ………………………………………… F
絕緣天然丁苯膠混合物 ……………………………………………… x
護套聚氯乙烯 ………………………………………………………… V
護套氯丁膠混合物 F
3. 1. 3 按耐熱特性分
70℃ 省略
105℃ - 105
3. 1.4 按外徑分
外徑為 5mm 1
外徑為 7mm 2
外徑為 8mm 3
3. 2 產品表示方法
3. 2. 1 產品用型號、外徑代號及本標準編號表示。
3. 2. 2 電線的顏色，如需要時，應在規格后面標明。
3. 2. 3 舉例
a . 公路車輛用銅芯聚氯乙烯絕緣高壓點火電線，外徑為 7mm，表示 為：0GV/2GB/T 14820 . 2—93。
b . 公路車輛用阻尼芯天然丁苯橡皮絕緣氯丁護套高壓點火電線， 外徑為 5mm，表示為：0GZxF/1 GB/T 14820 . 3—93。
c . 公路車輛用阻尼芯耐熱 105℃聚氯乙烯絕緣高壓點火電線，外徑 為 8mm，表示為：0GZV/3 - 105 GB/T 14820 . 3—93。
4 技術要求
4. 1 導電線芯
4. 1. 1 銅導電線芯應符合 GB 3956 的規定。
導電線芯中的銅線可以是不鍍錫的或是鍍錫的銅線。
4. 1. 2 阻尼線芯可以是具有均勻電阻值的高電阻合金絲卷繞而成的電抗 線芯，也可以是具有均勻電阻值的纖維，如浸滲炭黑的纖維或具有同等性 能的材料組成的電阻線芯。
4. 2 絕緣
4 . 2 . 1 絕緣應緊密地擠包在導體上，容易剝離而不損傷絕緣或?qū)w，絕緣 表面應平整，色澤均勻。
4 . 2 . 2 絕緣的平均厚度應不小于規定的標稱值，其最薄點的厚度應不小 于標稱值的 90%減去 0 . 1mm。
4 . 3 護套
4 . 3 . 1 護套應緊密擠包在絕緣線芯上，容易剝離而不損傷絕緣，護套表面 應平整，色澤均勻。
4 . 3 . 2 護套厚度的平均值應不小于規定的標稱值，其最薄點的厚度應不 小于標稱值的 85%減去 0 . 1mm。
4 . 3 . 3 除另有規定外，護套顏色為黑色。
4 .4 交貨長度
4 .4 . 1 交貨長度應符合表 1 的規定，同一交貨批中短段長度應不超過交 貨總長度的 10%。
表 1 mm
電線類型 | 長度 不小于 | |
標 準 | 短 段 | |
銅芯、鋼芯 | 100 | 10 |
阻尼線 | 50 | 5 |
