- 商品名稱：耐火防火控制電纜
- 添加時間：2019-03-14 14:47:06
- 推薦度：
介紹：

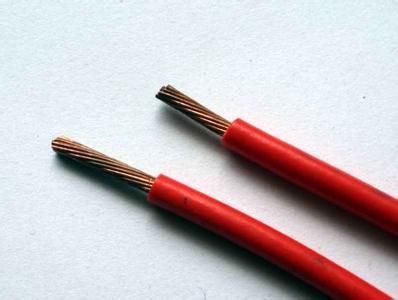

耐火防火控制電纜
具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于減少損失。本產品適用于各種火災危險較大，消防安全重要性較高場所的電氣裝備及控制系統作連接線。
一、產品特點及用途
耐高溫防火控制電纜具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于減少損失。本產品適用于各種火災危險較大，消防安全重要性較高場所的電氣裝備及控制系統作連接線。
二、產品執行標準
GB9330-88
三、使用特性
1、交流額定電壓：U0/U 450/750V；
2、最高工作溫度：阻燃聚氯乙烯絕緣和護套 70℃和105℃；
氟塑料絕緣和護套 200℃和260℃；
交聯聚乙烯絕緣 90℃；
低煙無鹵阻燃聚烯烴 70℃；
低煙無鹵阻燃交聯聚烯烴90℃和125℃。
3、最低環境溫度：阻燃聚氯乙烯護套 固定敷設-40℃、非固定敷設-15℃；
氟塑料絕緣和護套 固定敷設-60℃、非固定敷設-20℃；
4、耐火特性
符合IEC331規定 火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流
符合GB12666.6-A規定 火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流
符合GB12666.6-B規定 火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 5、電纜安裝敷設溫度不低于0℃；氟塑料護套電纜不低于-25℃；
四、基本型號及名稱
型 號 產 品 名 稱
NH-KVV 阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVVP 阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVVP2 阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KFF 氟塑料絕緣和護套耐火控制電纜
NH-KFFP 氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KFFP2 氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KVDVD 低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVDVDP 低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVDVDP2 低煙低鹵阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KYDYD 低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜
NH-KYDYDP 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYDYDP2 低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KYJV 交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜
NH-KYJVP 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜
五、代號名稱和含義
項 目 代 號 說 明
耐火特性 NH 耐火電纜A或B
系列代號 K 控制電纜
絕緣材料 V 聚氯乙烯、阻燃聚氯乙烯
Y 聚乙烯
YD 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴)
YJ 交聯聚乙烯
F 氟塑料分200℃和260℃
護套材料 V 聚氯乙烯、阻燃聚氯乙烯
F 氟塑料分200℃和260℃
YD 低煙無鹵聚烯烴
屏蔽材料 P 銅絲編織屏蔽
P2 銅帶繞包屏蔽
P3 鋁塑繞包屏蔽
鎧裝材料 22 鋼帶鎧裝聚氯乙烯護套
32 鋼絲鎧裝聚氯乙烯護套
導體結構 A 單股導體
B 7股絞合導體
R 多股絞合導體 六、主要技術指標
性能項目 單位 技術指標
20℃導體直流電阻≤DC Ω/KM 截面mm2 0.5 0.75 1 1.5 2.5
A類 36.0 24.5 18.1 12.1 7.41
R類 39.0 26.0 19.5 13.3 7.98
試驗電壓 2.5KV/5min
絕緣電阻 MΩ/KM 1000
耐火電阻 GB12666.6A類或B類
阻燃特性 GB12666.5A類或B類
