- 商品名稱：電焊機電纜型號
- 添加時間：2019-03-15 11:28:57
- 推薦度：
介紹：

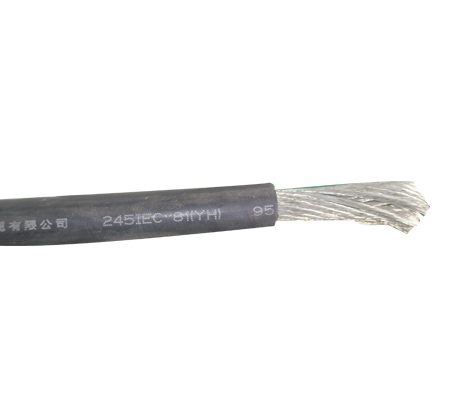

電焊機電纜
GB5013.6-97(idt IEC 245-6:94)
本產品適用于二次側對地電壓交流不超過200V和脈動直流,峰值400V電焊機用二次側接線及連接電焊鉗用銅芯橡套軟電纜.
電纜特性
1、特別柔軟，具有良好的彎曲性能。
2、護套材料采用天然橡膠或氯丁橡膠混合物，可以適用于不同的場合。
3、氯丁橡膠混合物護套具有耐熱、耐油和不延燃性能。
4、電纜的最大工作溫度為65℃。
電纜型號
| 型號 | 名稱 |
| YH | 天然膠護套電焊機電纜 |
| YHF | 氯丁或其它相當的合成膠彈性體護套電焊機電纜 |
電纜結構
電纜規格
| 標稱截面mm2 | 根數/單絲直徑mm | 護套標稱厚度mm | 平均外徑mm | 20℃導體電阻Ω/km不大于 | 參考重量kg/km | ||
| 下限 | 上限 | 不鍍錫 | 銃錫 | ||||
| 10 | 322/0.20 | 1.8 | 7.5 | 9.7 | 1.91 | 1.95 | 146 |
| 16 | 513/0.20 | 2.0 | 9.2 | 11.5 | 1.16 | 1.19 | 230 |
| 25 | 789/0.20 | 2.0 | 10.5 | 13.0 | 0.758 | 0.780 | 344 |
| 35 | 1121/0.20 | 2.0 | 11.5 | 14.5 | 0.536 | 0.552 | 437 |
| 50 | 1596/0.20 | 2.2 | 13.5 | 17.0 | 0.379 | 0.379 | 594 |
| 70 | 2214/0.20 | 2.4 | 15.0 | 19.5 | 0.268 | 0.268 | 793 |
| 95 | 2997/0.20 | 2.6 | 17.0 | 22.0 | 0.198 | 0.198 | 1106 |
| 120 | 1702/0.3 | 2.8 | 19.0 | 24.0 | 0.161 | 0.161 | 1377 |
| 150 | 2135/0.3 | 3.0 | 21.0 | 27.0 | 0.129 | 0.129 | 1709 |
| 185 | 1443/0.4 | 3.2 | 22.0 | 29.0 | 0.106 | 0.106 | 2075 |
成品電纜應經受交流50HZ的火花試驗
| 護套層厚度δmm | 試驗電壓V | 護套層厚度δmm | 試驗電壓V |
| δ≤2.0 | 6000 | 2.5＜δ≤3.0 | 8000 |
| 2.0＜δ≤2.5 | 7000 | 3.0＜δ≤3.5 | 10000 |
