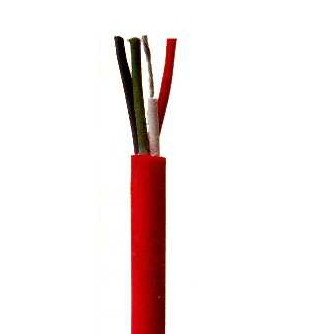

- 商品名稱：硅橡膠絕緣和護套電力電纜
- 添加時間：2019-03-15 16:27:18
- 推薦度：
介紹：
本產品用于交流額定電壓0.6/1KV及以下的高溫范圍和惡劣環境內，作電氣設備電能傳輸線
一、生產執行標準
采用企業標準
二、使用條件
1.電纜長期工作溫度為-60~180℃，電纜敷設溫度應不低于0℃
2.允許彎曲半徑不小于電纜外徑的10倍
三、型號、名稱
| 型 號 | 名 稱 |
| GG | 硅橡膠絕緣和護套電力電纜 |
| GG22 | 硅橡膠絕緣，PVC護套內鋼帶鎧裝電力電纜 |
| GGP2 | 硅橡膠絕緣和護套，銅帶屏蔽電力電纜 |
四、規格及技術參數
①絕緣厚度、火花試驗電壓
| 標稱截面 (mm2) | 2.5,4,6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| 絕緣厚度 (mm) | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 | 2.2 | ||||
| 火花擊穿電壓 (V) | 6000 | 7000 | 8000 | 9000 | |||||||
②成品電纜導電線芯直流電阻：成品電纜導電線芯的直流電阻同0.6/1kv聚氯乙烯絕緣電電纜.
③成品電纜線芯的絕緣電阻：成品電纜絕緣線芯的絕緣電阻，換算到電纜長度為1km和溫度為20℃時,導電線芯截面在50mm2及以下的應不小于50MΩ，70-185mm2的應不小于35MΩ.
④多芯電纜的成品電壓試驗應經受交流50Hz,試驗電壓3500V、5min的試驗。
五、外徑尺寸
在訂貨時，根據用戶需要提供

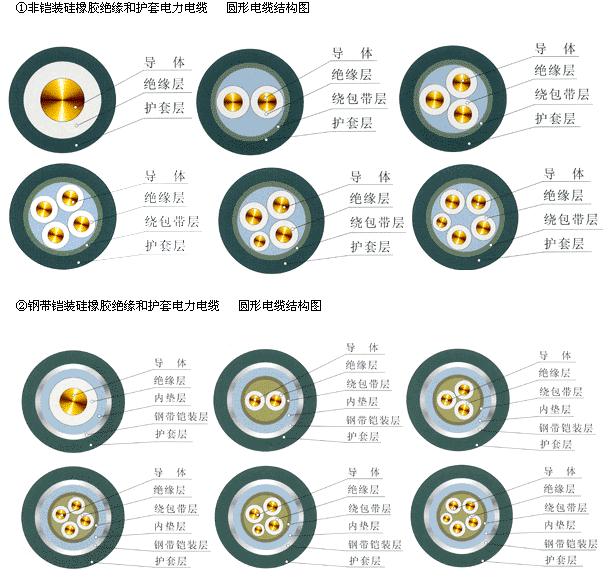

六、電纜結構圖
