- 商品名稱：硅橡膠絕緣及護套柔性控制電纜
- 添加時間：2019-03-18 10:37:39
- 推薦度：
介紹：

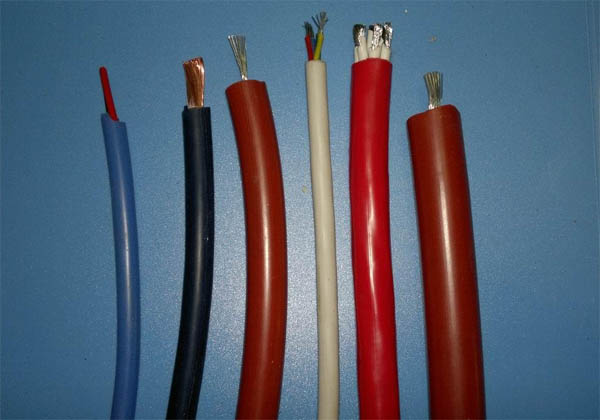

硅橡膠絕緣及護套柔性控制電纜
一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、高寒環境、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化及移動設備制造等行業具有移動耐溫防腐等特殊要求場合使用。
二、產品執行標準
Q/ZS2003-10；阻燃耐火性能試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓：U0/U 450/750V；
2、導體最高工作溫度：180℃；
3、最低環境溫度：硅橡膠護套：固定敷設-60℃非固定敷設-20℃；
4、電纜安裝敷設溫度應不底小于-25℃；
5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑6倍。
四、基本型號及名稱
| 型 號 | 產 品 名 稱 |
| KGG | 硅橡膠絕緣和護套控制電纜 |
| KGGP | 硅橡膠絕緣和護套銅絲編織屏蔽控制電纜 |
| KGGRP | 硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜 |
| KGGRP1 | 硅橡膠絕緣和護套鍍錫銅絲編織屏蔽控制軟電纜 |
備注：1、如需阻燃型硅橡膠電纜，型號前加ZR；
2、硅橡膠絕緣丁腈護套電纜在芯數多、截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長期使用溫度為-60℃-105℃；
3、導體線芯中銅絲可采用鍍錫。
五、代號名稱和含義
| 項目 | 代號 | 說 明 |
| 阻燃特性 | ZR | 阻燃硅橡膠護套 |
| 系列代號 | K | 控制電纜 |
| 絕緣材料 | G | 硅橡膠 |
| 護套材料 | G | 硅橡膠 |
| YVF | 丁腈聚氯乙稀 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB3956規定)；
2、20℃時絕緣電阻不小于500MΩ/KM；
3、成品電纜經受交流50HZ 2.5KV/5min電壓試驗不擊穿。
七、基本電纜規格及結構參數
| 線芯×標稱截面 (mm2) | 導體結構(根數×直徑) (mm) | 電纜最大外徑(mm) | 參考重量(kg/km) | ||
| KGG | KGGRP | KGG | KGGRP | ||
| 2×0.75 | 24×0.20 | 9.2 | 10.0 | 78 | 118 |
| 2×1.0 | 32×0.20 | 9.5 | 10.6 | 87 | 127 |
| 2×1.5 | 48×0.20 | 10.2 | 11.5 | 114 | 164 |
| 2×2.5 | 51×0.25 | 10.5 | 12.5 | 156 | 210 |
| 3×0.75 | 24×0.20 | 10.5 | 11.5 | 93 | 133 |
| 3×1.0 | 32×0.20 | 11.5 | 12.9 | 100 | 152 |
| 3×1.5 | 48×0.20 | 12.0 | 13.8 | 126 | 177 |
| 3×2.5 | 51×0.25 | 12.5 | 14.8 | 180 | 243 |
| 4×0.75 | 24×0.20 | 11.0 | 12.5 | 110 | 160 |
| 4×1.0 | 32×0.20 | 11.5 | 13.0 | 120 | 173 |
| 4×1.5 | 48×0.20 | 12.0 | 13.5 | 151 | 205 |
| 4×2.5 | 51×0.25 | 14.5 | 15.5 | 220 | 270 |
| 5×0.75 | 24×0.20 | 12.0 | 13.0 | 118 | 168 |
| 5×1.0 | 32×0.20 | 12.5 | 13.5 | 140 | 200 |
| 5×1.5 | 48×0.20 | 13.0 | 14.2 | 190 | 250 |
| 5×2.5 | 51×0.25 | 14.0 | 15.2 | 290 | 380 |
| 7×0.75 | 24×0.20 | 12.5 | 13.5 | 141 | 201 |
| 7×1.0 | 32×0.20 | 13.0 | 14.2 | 162 | 231 |
| 7×1.5 | 48×0.20 | 13.6 | 14.6 | 230 | 290 |
| 7×2.5 | 51×0.25 | 15.5 | 16.5 | 350 | 360 |
| 8×0.75 | 24×0.20 | 13.5 | 14.5 | 165 | 224 |
| 8×1.0 | 32×0.20 | 14.0 | 15.0 | 190 | 223 |
| 8×1.5 | 48×0.20 | 15.8 | 17.2 | 278 | 281 |
| 8×2.5 | 51×0.25 | 17.0 | 18.2 | 410 | 560 |
| 10×0.75 | 24×0.20 | 14.1 | 15.4 | 210 | 310 |
| 10×1.0 | 32×0.20 | 15.0 | 16.0 | 260 | 394 |
| 10×1.5 | 48×0.20 | 17.1 | 18.1 | 345 | 460 |
| 10×2.5 | 51×0.25 | 21.0 | 22.1 | 510 | 640 |
| 12×0.75 | 24×0.20 | 15.5 | 16.5 | 245 | 345 |
| 12×1.0 | 32×0.20 | 17.2 | 18.2 | 287 | 387 |
| 12×1.5 | 48×0.20 | 18.0 | 19.0 | 372 | 500 |
| 12×2.5 | 51×0.25 | 21.0 | 22.0 | 577 | 680 |
| 14×0.75 | 24×0.20 | 17.0 | 18.0 | 280 | 380 |
| 14×1.0 | 32×0.20 | 17.6 | 19.0 | 321 | 440 |
| 14×1.5 | 48×0.20 | 19.0 | 20.0 | 440 | 560 |
| 14×2.5 | 51×0.25 | 21.0 | 22.0 | 580 | 780 |
| 19×0.75 | 24×0.2 | 15.8 | 16.8 | 340 | 450 |
| 19×1.0 | 32×0.20 | 17.0 | 18.0 | 400 | 520 |
| 19×1.5 | 48×0.20 | 20.0 | 21.0 | 520 | 650 |
| 19×2.5 | 51×0.25 | 23.0 | 24.0 | 845 | 1023 |
