- 商品名稱：柔性儀表專用補償導線
- 添加時間：2019-03-03 11:02:28
- 推薦度：
介紹：

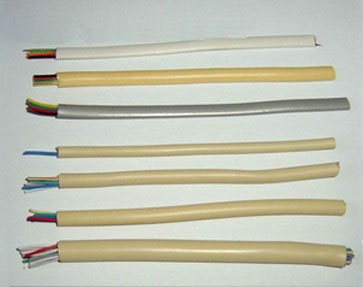

柔性儀表專用補償導線
一、產品特點
1． 導體最高工作溫度、耐熱級、聚全氟乙丙烯(F46)200℃ 可溶性聚四氟乙烯260℃ 硅橡膠180℃ 普通級、聚氯乙烯70℃和105℃，交聯聚乙烯90℃ 低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃ 2． 低環境溫度、 聚氯乙烯護套、固定敷設-40℃，非KX.EX.KC.等儀表柔性專用補償導線，一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
一、產品特點
1． 導體最高工作溫度、耐熱級、聚全氟乙丙烯(F46)200℃ 可溶性聚四氟乙烯260℃ 硅橡膠180℃ 普通級、聚氯乙烯70℃和105℃，交聯聚乙烯90℃ 低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃ 2． 低環境溫度、 聚氯乙烯護套、固定敷設-40℃，非KX.EX.KC.等儀表柔性專用補償導線，一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二、產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
三、使用特性
1．導體最高工作溫度、耐熱級、聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級、聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2．低環境溫度、 聚氯乙烯護套、固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套、固定敷設-60℃，非固定敷設-20℃
3．電纜允許彎曲半徑、 非鎧裝電纜最小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜最小為電纜外徑的12倍
氟塑料絕緣和護套最小為電纜外徑的10倍
四、基本型號及名稱
1、熱電偶用補償導線
| KX-GA-VV | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-GA-VVR | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-GA-VVP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-GA-VVRP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-HA-FF | 氟塑料絕緣和護套精密級K分度號熱電偶補償導線 |
| KX-HA-FFR | 氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FFP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-HA-FFRP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-HA-FG | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線 |
| KX-HA-FGR | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-HA-FGRP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-HA-FV | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-HA-FVR | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-HA-FVP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-HA-FVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-GA-YJV | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
| KX-GA-YJVR | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
| KX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-GA-YJVRP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| KX-GA-YDYD | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線 |
| KX-GA- YDYD R | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線 |
| KX-GA- YDYD P | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
| KX-GA- YDYD RP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
| 注、上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可，阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，屏蔽可采用鍍錫銅絲屏蔽。 | |
2、本安型熱電偶用補償導線
| IA-KX-GA-YVP | 聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
| IA-KX-GA-YVRP | 聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
| IA-KX-HA-FFP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
| IA-KX-HA-FFRP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
| IA-KX-HA-FGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線 |
| IA-KX-HA-FGRP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線 |
| 注、上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號第一項即可，阻燃型在型號前加ZR，ZR192為進口PFA材 | |
